PLOTTER
Série FC9000

La meilleure qualité de découpe au monde !

  • Capteur optique numérique nouvelle génération (ARMS 8.0).
  • Lecture code-barres, fonction serveur et ré-enrouleur (option)
    pour une découpe en continue
  • 4 modèles : 762mm, 1067mm, 1372 mm, 1626mm
  • Une force de découpe de 600 gf et un maintien matière inégalé.
  • 2 modes tangentiels pour découpes délicates ou sur matières épaisses
  • Solution logicielle complète incluse

Augmentez votre productivité

Etendez vos champs d’applications

Découpe totale ou en pointillés.
Pour les stickers.

Film de protection
Film opaque de protection pour voiture

Habillement
Découpe de patrons en papier

Découpe et détourage grand format
Pour les longs véhicules et les vitrines.

Vinyle
Marquage des vitrines.

Transfert textile
Personnalisation des textiles.

Masque de sablage

Film hautement réfléchissant
Pour la signalisation routière.

ALGORITHMES DE CONTRÔLE TANGENTIEL NUMÉRIQUES :

Lorsque le contrôle tangentiel est activé, le FC9000 surpasse les machines concurrentes équipées d’une lame à contrôle tangentiel mécanique, que ce soit au niveau de la vitesse ou de la qualité de découpe, en contrôlant très précisément et intelligemment les parcours et redirection de lame. Le système de contrôle gère la position de lame et procède aux compensations et micro-rotations ou surcoupes nécessaires pour une qualité parfaite en une fraction de micro seconde.

La technologie sophistiquée de Graphtec et sa gestion exceptionnelle de sa lame flottante offrent une qualité de découpe irréprochable aux angles parfaits, sur modèles simples ou complexes, sur vinyle standard, PPF, média fins ou bien plus épais tels que les masques de sablage de 1,25 mm. Cette technologie numérique innovante et de haute précision permet au FC9000 de découper des caractères aussi petits que 1,58mm sur vinyle.

Ces qualités font de la FC9000 le meilleur traceur de découpe du marché.

Besoin d’un renseignement ?
Accédez ci-dessous à la
documentation disponible

Documentation

Besoin d’un outil technique ?
Accédez ci-dessous aux
téléchargements disponibles

Nos outils techniques

4 formats pour répondre à toutes les exigences

Niveau de performance élevé

Le meilleur de sa catégorie
Vitesse de coupe maximale de 1485mm/s, accélération maximale de 4G, force de coupe maximale de 5,88 N (600 gf). La série FC9000 offre une productivité et des capacités inégalées avec une gamme plus étendue de supports, des plus épais aux plus fin.

Grand écran LCD

Le panneau de commande a un grand écran LCD de 94 mm.
Il est très simple d’emploi grâce aux icones et il est multi langues.

Panneau automatique

Cette fonction permet de fractionner automatiquement les travaux de grande longueur en pages plus petites coupées de manière séquentielle évitant ainsi la dérive du média. Ça diminue la longueur déroulée permettant une découpe stable. C’est très utile pour découper avec la meilleure précision dans les tolérances annoncées.

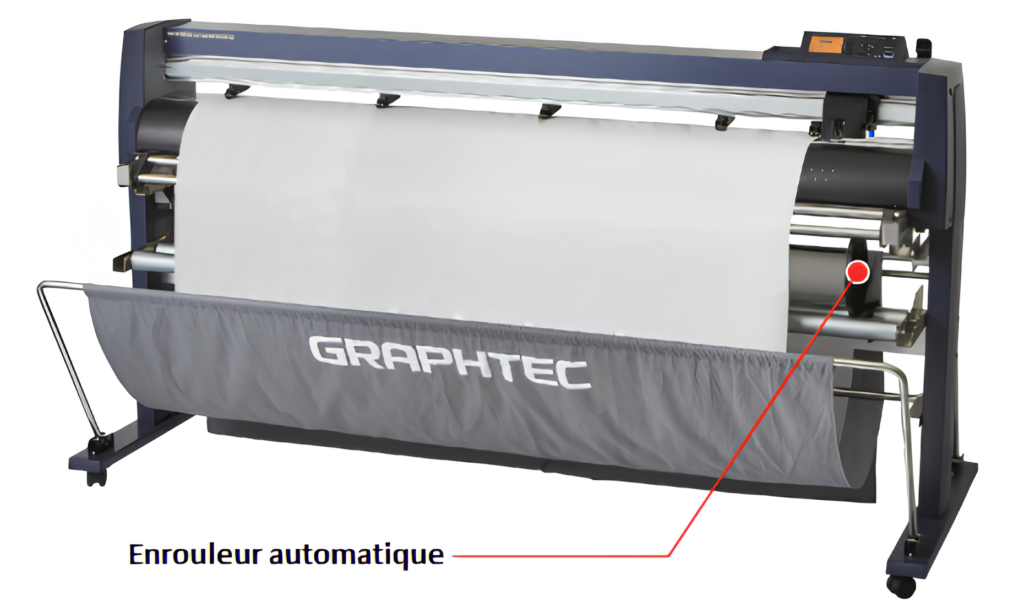

Découpe sur des grandes longueurs - Enrouleur automatique (option)

Découpe jusqu’à 20m de longueur*.

Équipez votre FC9000-140 ou 160 d’un ré-enrouleur automatique pour une meilleure productivité.

Enrouleur automatique (option)
Le média est détecté par un capteur à ultrasons puis ré-enroulé automatiquement.
Modèles compatibles : FC9000-140 ou FC9000-160 uniquement.
Longueur de précision garantie : 20m (Panneling de 1,2m maximum)
Diamètre maximum du rouleau de bobinage: 180mm

*Voir manuel pour conditions d’utilisations.

Fonctionnement hors connexion avec un clé USB

Les données de découpe créées à partir de Graphtec Studio 2 ou de Cutting Master 5 peuvent être enregistrées sur une clé USB. On peut alors piloter directement le plotter depuis la clé USB.
Il s’agit d’une méthode de travail simplifiée permettant à l’utilisateur de découper sans l’ordinateur.

* Le format de mémoire USB ne prend en charge que FAT32. Veuillez noter que NTFS et exFAT ne sont pas pris en charge.

Découpe pleine (avec points d'accroche)

La découpe est effectuée en contrôlant la force de coupe de la lame à la place des mouvements haut / bas de l’outil, augmentant ainsi le débit. C’est parfait pour découper les lignes de séparation pour récupérer les étiquettes, les lignes de pliage pour POP-UP etc.

Tutoriel découpe pleine chair

Nouvelle version arms 8.0

Le système de détection ARMS permet de détourer précisément un contour imprimé grâce à l’utilisation de capteurs qui détectent les repères et réalisent un alignement des axes. D’innombrables fonctions d’amélioration de l’efficacité du système boostent la productivité pour les applications d’impression/découpe de stickers.

Fonction Connectivité

• Gestion des fichiers par code-barres

A la lecture du code-barres, le FC9000 va détecter automatiquement le fichier correspondant sur le PC ou sur la clé USB.
Cette fonction ne dépend pas du type d’imprimante ou du RIP utilisés.

• Découpe en continu

La gestion des codes-barres permet d’effectuer des travaux successifs après la lecture du ”Repère de départ” du nouveau code-barres.
On peut donc maintenant faire du P&C séquentiel sur un rouleau.

• Prise en charge des repères de couleur/supports spéciaux

Grâce aux améliorations apportées à l’algorithme de l’ARMS, une grande variété de supports est désormais compatible, notamment le papier holographique et les feuilles réfléchissantes.

• Prise en charge des repères Illustrator

On accède au repères Adobe Illustrator en utilisant le plug-in Cutting Master.

• La plus grande surface utile

Cette fonction agrandit la surface de découpe jusqu’à la zone limitée par les repères. L’efficacité de production augmente et réduit donc les pertes de matière.

• Compensation par zone (XY)

Elle comprend des objets qui sont en dehors de la surface définie par les repères. La productivité augment puisque les pertes de matière sont réduites.

Qu'est ce que l'ARMS ? (Advanced Registration Mark Sensing System)*

Le système ARMS est une technologie GRAPHTEC qui permet de détecter des repères imprimés afin de réaliser la découpe des contours autour des objets imprimés à l’aide du Plug-in Cutting Master 5 ou du logiciel de découpe Graphtec Studio 2.

* Système avancé de détection de repères.

Les repères sont sélectionnés dans l’application logicielle

La création est imprimée avec les repères

Le traceur exécute le repérage et la découpe des contours

Les étiquettes sont détourées !

Détection automatique des repères

Il n’est pas nécessaire de déplacer le capteur manuellement dans une zone spécifique, le premier repère est détecté automatiquement. Cette fonction réduit les temps de procédure et donc de production.

Le capteur cherche en premier
dans la zone verte. Si le repère
n’est pas détecté alors, il
cherchera dans la zone jaune.

Zone de découpe étendue

L’ ARMS 8.0 étend la zone de découpe pour inclure la zone en dehors des repères. Cela augmente l’efficacité de la production en réduisant la zone non utilisée du média (Voir détails dans manuel d’utilisation).

Alignement 4-points

Le système d’alignement 4 points procède à l’ajustement des distances et aux corrections sur les axes X et Y. Ce système est plus précis dans les opérations de découpe des impressions laminées ou non.

Segmentation des formats

Le FC9000 peut lire en continu des repères positionnés à une distance définie dans le sens de défilement. Cette fonction corrige les distorsions pour chaque segmentation représentée par les repères, il est donc possible de détourer régulièrement des images sur de longues pages.

Multi-pages

Le FC9000 détecte séquentiellement chaque groupe de repères pour des opérations de détourage en continu lors de copies multiples d’une page sur le support d’impression. Cette nouvelle fonction diminue les manipulations et augmente de manière spectaculaire la productivité.

Ajustement automatique du contraste ARMS

Le nouveau système mémorise les couleurs du fond et des repères permettant ainsi la lecture de repères sur des fonds colorés (un certain contraste est cependant nécessaire, bien entendu).Certaines combinaisons de couleurs ne sont pas lisibles.

Logiciel de support de l'ARMS

Les applications livrées en standard contrôlent les fonctions de l’ARMS.
Le contrôle du système ARMS, de la taille des repères et des distances simplifient les opérations de détourage.

  • Cutting Master 5
  • Graphtec Studio 2

Des logiciels de qualité sont livrés en standard pour vous aider à améliorer la productivité et l’efficacité.

CUTTING MASTER 5

Simplifier vous la vie et pilotez votre GRAPHTEC directement depuis Illustrator ou Corel Draw !

Ce plug-in s’intègre directement à votre programme de création Illustrator ou Corel Draw

Il intègre la création des repères et des code-barres et la fonction serveur associée.

Il prévisualise vos travaux et gère les dimensions, mise à l’échelle, alignements, copies, multi-panneaux et cadres d’échenillages.

Il offre le choix de sélection des travaux par couleurs ou par calques

Il vous permet bien sûr et enfin de piloter, de gérer vos traceurs et paramètres de découpe.

Et de nombreuses fonctions encore …

Compatible Mac et Windows, détails des compatibilités sur notre page de téléchargement.



GRAPHTEC STUDIO 2

Votre solution si vous ne disposez pas d’Illustrator ou de Corel Draw : Créez puis découpez !

C’est un logiciel de création facile à utiliser et intuitif pour réaliser vos designs originaux.

Il vous permet d’importer vos fichiers ai, pdf, eps, cdr, jpg, dxf …

Il offre des fonctionnalités complètes telles que formes prédéfinies, éditions de formes et création de texte, outils de duplication et d’alignements, outils de vectorisation et d’autres encore …

Il inclut bien sûr la création des repères et des code-barres et la fonction serveur associée.

Il vous permet de piloter, de gérer vos traceurs et paramètres de découpe.

Et de nombreuses fonctions encore …

Compatible Mac et Windows, détails des compatibilités sur notre page de téléchargement.
